N-VAC-DVR-C804SH
人目の訪問者です。

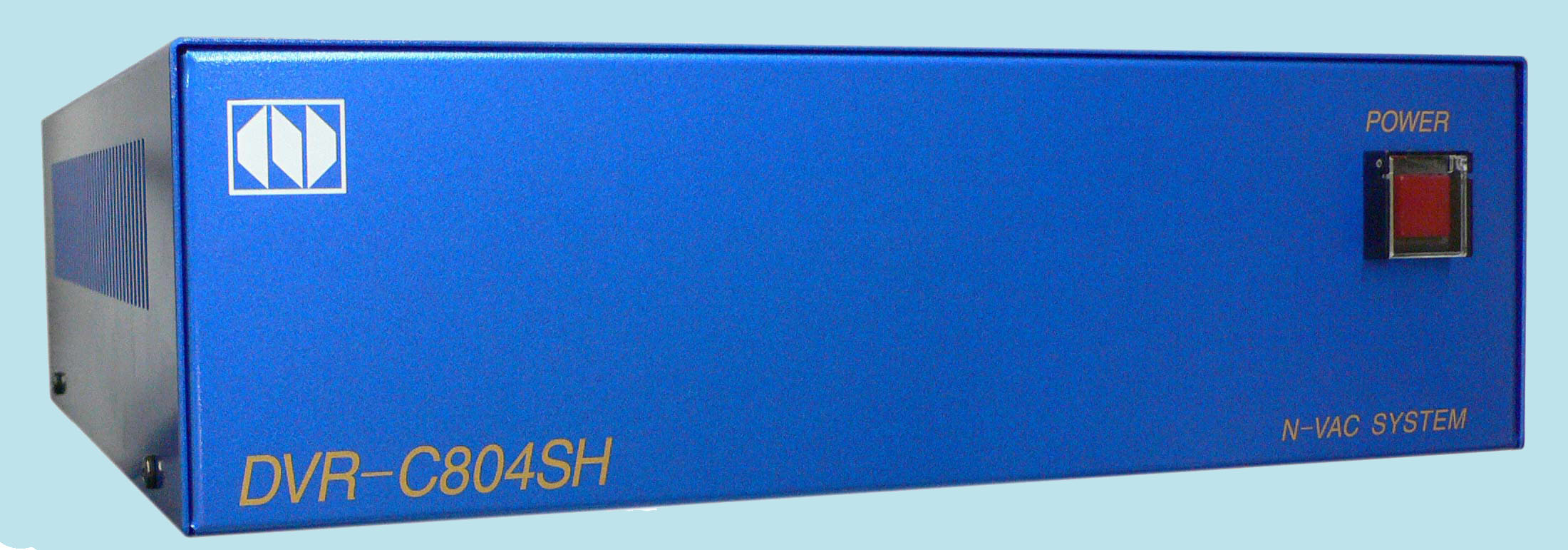

Ｎ－ＶＡＣ－ＤＶＲ－Ｃ８０４ＳＨ
（ハードディスク：８０ＧＢ カメラ接続数：４）
Ⅰ：開発コンセプト
①最先端圧縮技術を採用
最先端圧縮技術Ｈ．２６４規格を採用することにより、従来の高圧縮技術ＭＰＥＧ２、
ＭＰＥＧ４に比べ、 圧縮効果が数段向上します。
②音声・画像を同時記録
弊社製品、暗視カメラ（Ｎ－ＶＡＣ－ＮＳシリーズ）を使うことにより、
特定場所（エレベータ内、コンビニ、各種店舗、事務所、街路等）での
音声・会話を画像と同時に記録します。
③複数カメラ同時記録可能
弊社製品、暗視カメラ（Ｎ－ＶＡＣ－ＮＳシリーズ）を１台、４台接続が
出来（各機器の仕様により異なる）同時記録が可能です。
もちろん、通常の監視カメラとの接続も可能です。
また、カメラごとに記録時間や画質などの設定ができます。
④長時間記録が可能
ハードディスク８０ＧＢ（データ領域６０ＧＢ）を装填していますので長時間記録が可能です。
（別表Ⅲ：記録時間表を参照）
また、ハードディスクの容量が無くなっても古いファイルから自動上書きを
行いますのでエンドレス記録が可能です。
⑤ネットワークによる遠隔監視・操作可能
ＬＡＮやインターネット接続を利用することにより遠隔監視や遠隔操作が可能です。
⑥同時記録再生機能
記録された映像を再生している時も、音声・画像を記録しています。
⑦パスワードロック機能
パスワードロックを掛けることによって他の人の誤操作を防ぎます。

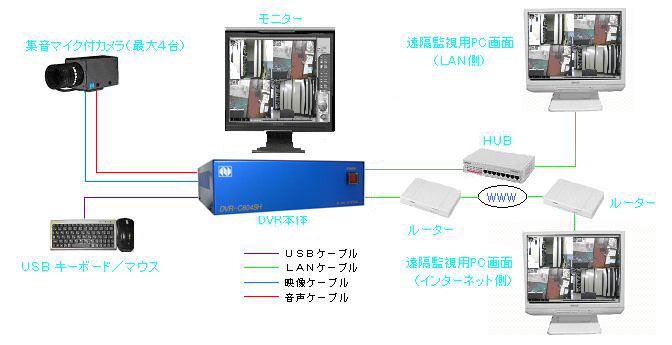

△PAGE TOPⅡ：システム構成図
Ⅲ：記録時間表
| HD（720×288） | 30ﾌﾚｰﾑ/秒 | 15ﾌﾚｰﾑ/秒 | 10ﾌﾚｰﾑ/秒 | 5ﾌﾚｰﾑ/秒 | 1ﾌﾚｰﾑ/秒 |
|---|---|---|---|---|---|
| クオリティ１ | 約１９３時間 （約８日） |
約３８５時間 （約１６日） |
約５７８時間 （約２４日） |
約１１５５時間 （約48日） |
約５７７５時間 （約２４１日） |
| クオリティ６ | 約２１８時間 （約９日） |
約４３６時間 （約１８日） |
約６５４時間 （約２７日） |
約１３０７時間 （約５４日） |
約６５３３時間 （約２７２日） |
| クオリティ１２ | 約２５１時間 （約１０日） |
約４９９時間 （約２８日） |
約７５２時間 （約４２日） |
約１５０３時間 （約６３日） |
約７５１４時間 （約３１３日） |
| クオリティ２４ | 約２９５時間 （約１２日） |
約５９０時間 （約２５日） |
約８８４時間 （約３７日） |
約１８１２時間 （約７６日） |
約８８４２時間 （約３６８日） |
| CIF（352×288） | 30ﾌﾚｰﾑ/秒 | 15ﾌﾚｰﾑ/秒 | 10ﾌﾚｰﾑ/秒 | 5ﾌﾚｰﾑ/秒 | 1ﾌﾚｰﾑ/秒 |
|---|---|---|---|---|---|
| クオリティ１ | 約２１８時間 （約９日） |
約４３５時間 （約１８日） |
約６５４時間 （約２７日） |
約１３０７時間 （約５４日） |
約６５３３時間 （約２７２日） |
| クオリティ６ | 約２５１時間 （約１０日） |
約４９９時間 （約２１日） |
約７５２時間 （約３１日） |
約１５０３時間 （約６３日） |
約７５１４時間 （約３１３日） |
| クオリティ１２ | 約２９５時間 （約１２日） |
約５９０時間 （約２５日） |
約８８４時間 （約３７日） |
約１８１２時間 （約７６日） |
約８８４２時間 （約３６８日） |
| クオリティ２４ | 約３３４時間 （約１４日） |
約６６７時間 （約２８日） |
約１００１時間 （約４２日） |
約２００１時間 （約８３日） |
約１０００３時間 （約４１７日） |
この時間表はハードディスク：８０ＧＢ（データ領域６０ＧＢ）、カメラ1台接続時の表です。
また、記録時間はおおよその計算値です。
Ⅳ：仕 様 （Ｎ－ＶＡＣ－ＤＶＲ－Ｃ８０４ＳＨ）
| 映像信号入力 | ＮＴＳＣ信号 ４入力 ＢＮＣ：１．０Ｖ（ｐ－ｐ） ７５Ω |
|---|---|
| 映像記録方式 | Ｈ．２６４ |
| 映像圧縮サイズ | ＨＤ（７２０×２８８） ＣＩＦ（３５２×２８８） |
| 映像圧縮レート | １６Ｋｂｐｓ～１Ｍｂｐｓ |
| 音声信号入力 | モノラル信号 ４入力 ＢＮＣ：２．０Ｖ（ｐ－ｐ） |
| 音声記録方式 | ＰＣＭ ８ＫＨｚ |
| 音声圧縮レート | ６４Ｋｂｉｔｓ |
| ＣＰＵ | ｃｅｌｅｒｏｎ Ｍ１．３ＧＨｚ |
| メモリ | ＰＣ２７００ ５１２ＭＢ |
| ＯＳ | Ｗｉｎｄｏｗｓ ＸＰ ＥＭＢ |
| ハードディスク | ８０ＧＢ（データ領域６０ＧＢ） |
| アラーム制御 | 入力・出力 ともに４回路 |
| 画像表示 | １画面・４画面 |
| タイムプログラム | カメラごとに設定プログラムが可能 |
| ディスプレイ表示 | １０２４×７６８（ＸＧＡ） ３２ビットカラー |
| 消費電力 | １００ＶＡ以内 |
| 周囲条件 | 温度：０～４０℃ 湿度：３０～８５％ |
| 外形寸法 | ２００（Ｗ）×２００（Ｄ）×６０（Ｈ）ｍｍ ゴム脚高さ：１５ｍｍ 但しパネル面の突起物は含まず |
| 装飾色 | メタリックブルー |
| 重量 | 約６Ｋｇ |
