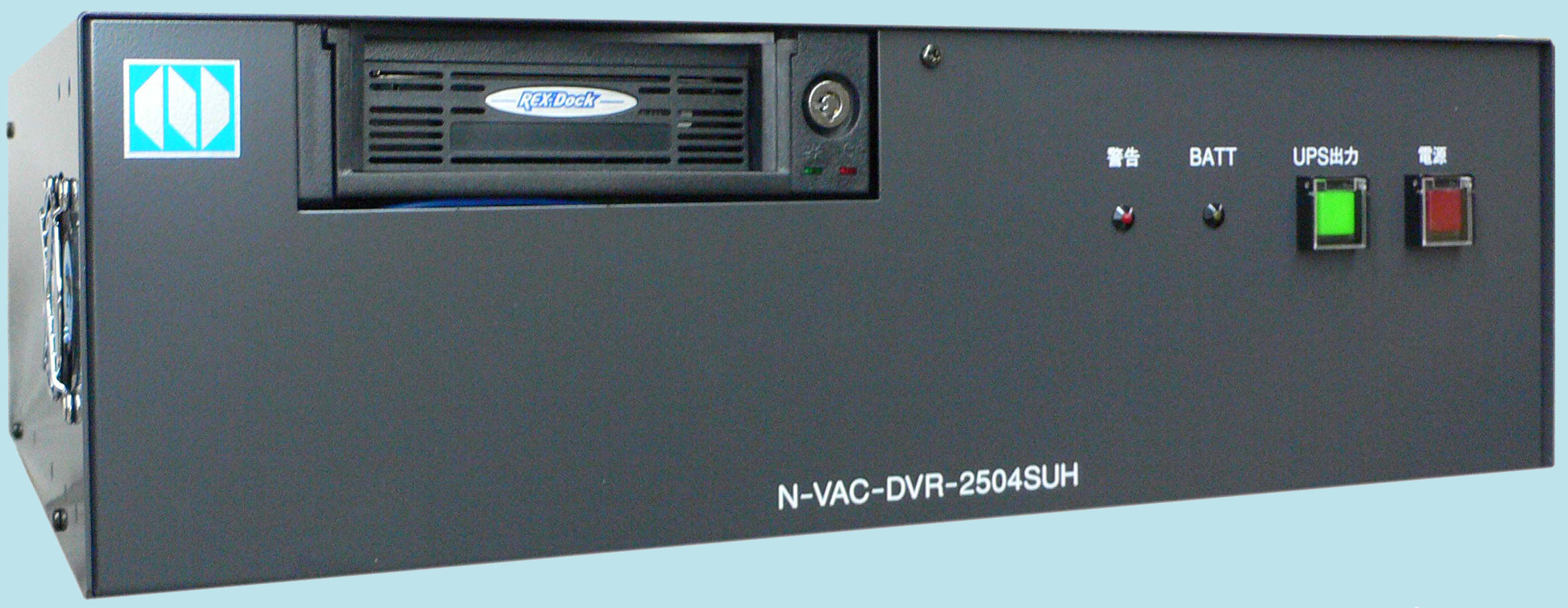

N-VAC-DVR-2504SUH
人目の訪問者です。
Ｎ－ＶＡＣ－ＤＶＲ-２５０４ＳＵＨ
（ＨＤＤ：２５０ＧＢ カメラ接続数：４）
Ⅰ：開発コンセプト
①最先端圧縮技術を採用
最先端圧縮技術Ｈ．２６４規格を採用することにより、従来の高圧縮技術ＭＰＥＧ２、
ＭＰＥＧ４に比べ、 圧縮効果が数段向上します。
②音声・画像を同時記録
弊社製品、暗視カメラ（Ｎ－ＶＡＣ－ＮＳシリーズ）を使うことにより、
特定場所（エレベータ内、コンビニ、各種店舗、事務所、街路等）での
音声・会話を画像と同時に記録します。
③ハードディスク交換型
記録管理者、各機関に記録確認の為ハードディスクを取り出すことが出来ます。
提出しても、別のハードディスクと交換することにより引き続き記録可能です。
④ＵＰＳ（無停電電源装置）内蔵
停電又は本電源（ＡＣ１００Ｖ）が落ちた場合でも
約１０分間は音声・画像ともに記録します。
⑤複数カメラ同時記録可能
弊社製品、暗視カメラ（Ｎ－ＶＡＣ－ＮＳシリーズ）を１台、４台接続が
出来（各機器の仕様により異なる）同時記録が可能です。
もちろん、通常の監視カメラとの接続も可能です。
また、カメラごとに記録時間や画質などの設定ができます。
⑥長時間記録が可能
ハードディスク２５０ＧＢを装填していますので長時間記録が可能です。
（別表Ⅲ：記録時間表を参照）
また、ハードディスクの容量が無くなっても古いファイルから自動上書きを
行いますのでエンドレス記録が可能です。
⑦ネットワークによる遠隔監視・操作可能
ＬＡＮやインターネット接続を利用することにより遠隔監視や遠隔操作が可能です。
⑧同時記録再生機能
記録された映像を再生している時も、音声・画像を記録しています。
⑨パスワードロック機能
パスワードロックを掛けることによって他の人の誤操作を防ぎます。

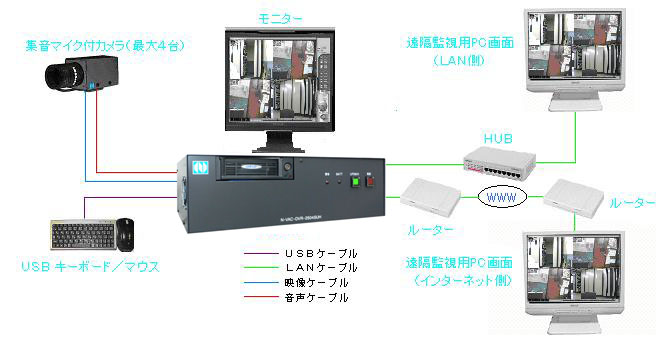

△PAGE TOPⅡ：システム構成図
Ⅲ：記録時間表
| ＨＤ（720×288） | 30ﾌﾚｰﾑ/秒 | 15ﾌﾚｰﾑ/秒 | 10ﾌﾚｰﾑ/秒 | 5ﾌﾚｰﾑ/秒 | 1ﾌﾚｰﾑ/秒 |
|---|---|---|---|---|---|
| クオリティ１ | 約８００時間 （約３３日） |
約１６００時間 （約６６日） |
約２４００時間 （約１００日） |
約４８００時間 （約２００日） |
約２４０００時間 （約１０００日） |
| クオリティ６ | 約９０５時間 （約３７日） |
約１８１０時間 （約７５日） |
約２７１５時間 （約１１３日） |
約５４３０時間 （約２２６日） |
約２７１５０時間 （約１１３１日） |
| クオリティ１２ | 約１０４１時間 （約４３日） |
約２０８２時間 （約８６日） |
約３１２３時間 （約１３０日） |
約６２４３時間 （約２６０日） |
約３１２３０時間 （約１３０１日） |
| クオリティ２４ | 約１２２５時間 （約５１日） |
約２４５０時間 （約１０２日） |
約３６７５時間 （約１５３日） |
約７５３０時間 （約３０６日） |
約３６７５０時間 （約１５３０日） |
| ＣＩＦ（352×288） | 30ﾌﾚｰﾑ/秒 | 15ﾌﾚｰﾑ/秒 | 10ﾌﾚｰﾑ/秒 | 5ﾌﾚｰﾑ/秒 | 1ﾌﾚｰﾑ/秒 |
|---|---|---|---|---|---|
| クオリティ１ | 約９０５時間 （約３７日） |
約１８１０時間 （約７５日） |
約２７１５時間 （約１１３日） |
約５４３０時間 （約２２６日） |
約２７１５０時間 （約１１３１日） |
| クオリティ６ | 約１０４１時間 （約４３日） |
約２０８２時間 （約８６日） |
約３１２３時間 （約１３０日） |
約６２４３時間 （約２６０日） |
約３１２３０時間 （約１３０１日） |
| クオリティ１２ | 約１２２５時間 （約５１日） |
約２４５０時間 （約１０２日） |
約３６７５時間 （約１５３日） |
約７５３０時間 （約３０６日） |
約３６７５０時間 （約１５３０日） |
| クオリティ２４ | 約１４８８時間 （約６２日） |
約２９７６時間 （約１２４日） |
約４４６４時間 （約１８６日） |
約８９２８時間 （約３７２日） |
約４４６４０時間 （約１８６０日） |
この時間表はハードディスク：２５０ＧＢ、カメラ1台接続時の表です。
また、記録時間はおおよその計算値です。
Ⅳ：仕 様 （Ｎ－ＶＡＣ－ＤＶＲ－２５０４ＳＵＨ）
| 映像信号入力 | ＮＴＳＣ信号 ４入力 ＢＮＣ：１．０Ｖ（ｐ－ｐ） ７５Ω |
|---|---|
| 映像記録方式 | Ｈ．２６４ |
| 映像圧縮サイズ | ＨＤ（７２０×２８８） ＣＩＦ（３５２×２８８） |
| 映像圧縮レート | １６Ｋｂｐｓ～１Ｍｂｐｓ |
| 音声信号入力 | モノラル信号 ４入力 ＢＮＣ：２．０Ｖ（ｐ－ｐ） |
| 音声記録方式 | ＰＣＭ ８ＫＨｚ |
| 音声圧縮レート | ６４Ｋｂｉｔｓ |
| ＣＰＵ | Cｅｌｅｒｏｎ ２．５ＧＨｚ |
| メモリ | ＰＣ２７００ ５１２ＭＢ |
| ＯＳ | Ｗｉｎｄｏｗｓ ＸＰ ＥＭＢ |
| ハードディスク | ２５０ＧＢ（リムーバブルケース仕様） |
| アラーム制御 | 入力・出力 ともに４回路 |
| 画像表示 | １画面・４画面 |
| タイムプログラム | カメラごとに設定プログラムが可能 |
| ディスプレイ表示 | １０２４×７６８（ＸＧＡ） ３２ビットカラー |
| 消費電力 | １００ＶＡ以内 |
| 周囲条件 | 温度：０～４０℃ 湿度：３０～８５％ |
| 外形寸法 | ４３０（Ｗ）×３５０（Ｄ）×１３２（Ｈ）ｍｍ ゴム脚高さ：１５ｍｍ 但しパネル面の突起物は含まず |
| 装飾色 | Ｎ－３ |
| 重量 | 約１２Ｋｇ |
