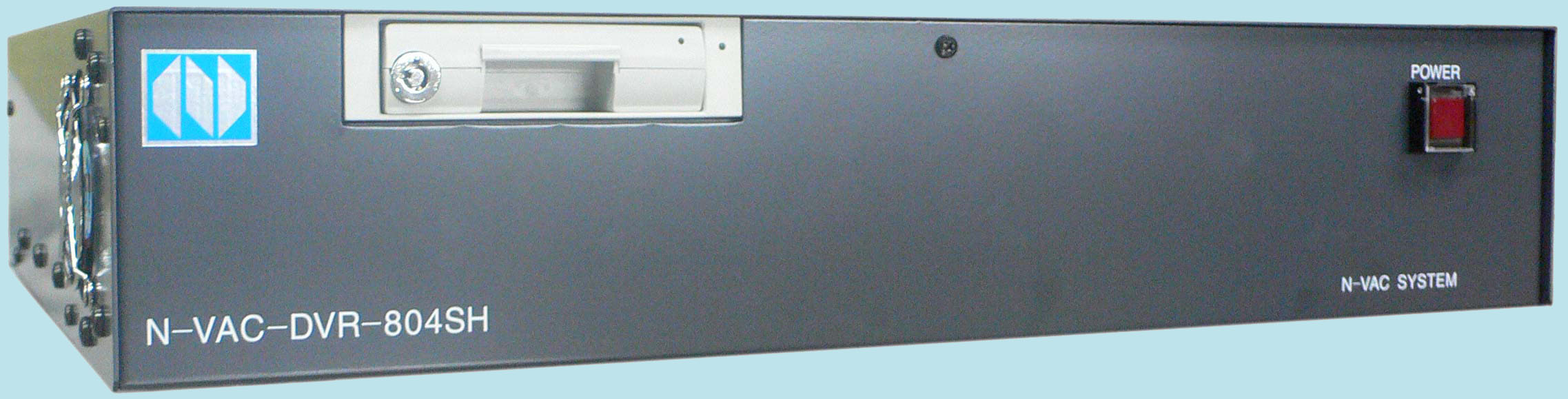

N-VAC-DVR-804SH
人目の訪問者です。
Ｎ－ＶＡＣ－ＤＶＲ-８０４ＳＨ
（ＨＤＤ：８０ＧＢ カメラ接続数：４）
Ⅰ：特 長
①最先端圧縮技術を採用
最先端圧縮技術Ｈ．２６４規格を採用することにより、従来の高圧縮技術ＭＰＥＧ２、
ＭＰＥＧ４に比べ、 圧縮効率・画質ともに２～３倍の効果があがります。
②音声・画像を同時記録
音声入力を標準装備している為、映像だけでなく音声の同時期録が可能です。
③複数カメラ同時記録可能
カメラは４台まで接続可能です。
また、カメラごとに画質（７２０×２８８・３６０×２４０）、
フレーム数（１～３０ｆｐｓ）、音声録音の有無の設定が可能です。
④同時記録再生機能
記録された映像を再生しながらでも映像・音声を記録できます。
⑤ネットワークによる遠隔監視・操作可能
ＬＡＮやインターネット接続を利用することにより遠隔監視や遠隔操作が可能です。
⑥ハードディスク交換型
２．５インチリムーバブルハードディスクを使用していますので簡単にハードディスクの引き出し、交換が可能です。
⑦パスワードロック機能
パスワードロックを掛けることによって他の人の誤操作を防ぎます。
⑧長時間記録が可能
ハードディスク８０ＧＢ内蔵、Ｈ．２６４の圧縮技術により長時間記録が可能です。
（別表Ⅲ：記録時間表を参照）
ハードディスクの容量が無くなっても古いファイルから自動上書きを
行いますのでエンドレス記録が可能です。
また、別のハードディスクを増設することで別のハードディスクで引き続き記録可能です。
△PAGE TOP

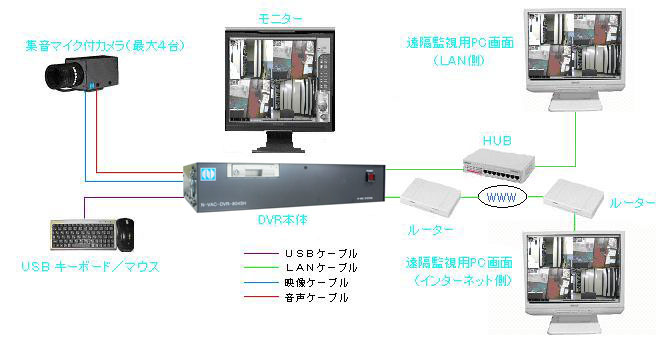

Ⅱ：システム構成図
Ⅲ：記録時間表
| ＨＤ（720×288） | 30ﾌﾚｰﾑ/秒 | 15ﾌﾚｰﾑ/秒 | 10ﾌﾚｰﾑ/秒 | 5ﾌﾚｰﾑ/秒 | 1ﾌﾚｰﾑ/秒 |
|---|---|---|---|---|---|
| クオリティ１ | 約２５６時間 （約１１日） |
約５１２時間 （約２１日） |
約７６８時間 （約３２日） |
約１５３６時間 （約６４日） |
約７６８０時間 （約３２０日） |
| クオリティ６ | 約２９０時間 （約１２日） |
約５８０時間 （約２４日） |
約８６９時間 （約３６日） |
約１７３８時間 （約７２日） |
約８６８８時間 （約３６２日） |
| クオリティ１２ | 約３３３時間 （約１４日） |
約６６４時間 （約２８日） |
約１０００時間 （約４２日） |
約１９９８時間 （約８３日） |
約９９９４時間 （約４１６日） |
| クオリティ２４ | 約３９２時間 （約１６日） |
約７８４時間 （約３３日） |
約１１７６時間 （約４９日） |
約２４１０時間 （約１００日） |
約１１７６０時間 （約４９０日） |
| ＣＩＦ（352×288） | 30ﾌﾚｰﾑ/秒 | 15ﾌﾚｰﾑ/秒 | 10ﾌﾚｰﾑ/秒 | 5ﾌﾚｰﾑ/秒 | 1ﾌﾚｰﾑ/秒 |
|---|---|---|---|---|---|
| クオリティ１ | 約２９０時間 （約１２日） |
約５８０時間 （約２４日） |
約８６９時間 （約３６日） |
約１７３８時間 （約７２日） |
約８６９３時間 （約３６２日） |
| クオリティ６ | 約３３３時間 （約１４日） |
約６６４時間 （約２８日） |
約１０００時間 （約４２日） |
約１９９８時間 （約８３日） |
約９９９４時間 （約４１６日） |
| クオリティ１２ | 約３９２時間 （約１６日） |
約７８４時間 （約３３日） |
約１１７６時間 （約４９日） |
約２４１０時間 （約１００日） |
約１１７６０時間 （約４９０日） |
| クオリティ２４ | 約４４４時間 （約１９日） |
約８８７時間 （約３７日） |
約１３３１時間 （約５５日） |
約２６６１時間 （約１１１日） |
約１３３０４時間 （約５５４日） |
この時間表はハードディスク：８０ＧＢ、カメラ1台接続時の表です。
また、記録時間はおおよその計算値です。
Ⅳ：仕 様 （Ｎ－ＶＡＣ－ＤＶＲ－８０４ＳＨ）
| 映像信号入力 | ＮＴＳＣ信号 ４入力 ＢＮＣ：１．０Ｖ（ｐ－ｐ） ７５Ω |
|---|---|
| 映像記録方式 | Ｈ．２６４ |
| 映像圧縮サイズ | ＨＤ（７２０×２８８） ＣＩＦ（３５２×２８８） |
| 映像圧縮レート | １６Ｋｂｐｓ～１Ｍｂｐｓ |
| 音声信号入力 | モノラル信号 ４入力 ＢＮＣ：２．０Ｖ（ｐ－ｐ） |
| 音声記録方式 | ＰＣＭ ８ＫＨｚ |
| 音声圧縮レート | ６４Ｋｂｉｔｓ |
| ＣＰＵ | Ｃｅｌｅｒｏｎ ２．５ＧＨｚ |
| メモリ | ＰＣ２７００ ５１２ＭＢ |
| ＯＳ | Ｗｉｎｄｏｗｓ ＸＰ ＥＭＢ |
| ハードディスク | ８０ＧＢ（リムーバブルケース仕様） |
| アラーム制御 | 入力・出力 ともに４回路 |
| 画像表示 | １画面・４画面 |
| タイムプログラム | カメラごとに設定プログラムが可能 |
| ディスプレイ表示 | １０２４×７６８（ＸＧＡ） ３２ビットカラー |
| 消費電力 | １００Ｖ以内 |
| 周囲条件 | 温度：０～４０℃ 湿度：３０～８５％ |
| 外形寸法 | ４３０（Ｗ）×３５０（Ｄ）×８８（Ｈ）ｍｍ ゴム脚高さ：１５ｍｍ 但しパネル面の突起物は含まず |
| 塗装色 | Ｎ－３ |
| 重量 | 約８Ｋｇ |
