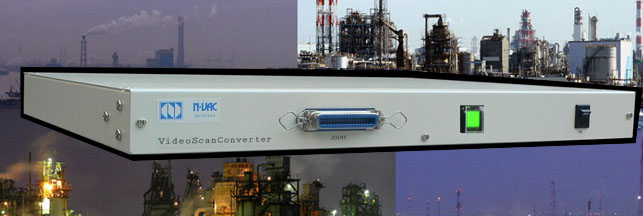

ビデオスキャンコンバーター ＶＳＣ
|
製鉄、電力、石油、化学、繊維、食品、製紙などのあらゆる産業工場で
お使いのプロセスコンピュータのブラウン管モニタですが、
・ブラウン管モニタが古すぎて文字が見えない！見えにくい！
・ブラウン管モニタが壊れているが、代替品がない！修理ができない！
・ブラウン管モニタの代わりに液晶モニタを接続しても映像が乱れる！
といった点でお困りではありませんか？
朗報です。ＶＳＣを使用すれば本製品＋液晶モニタのみで解決できます！
古くからプロセスコンピュータで使われているモニタは、現在主流のＶＧＡモニタとは
映像信号の規格が違うため互換性がなく交換ができません。
ビデオスキャンコンバーター使用すれば１２８０×１０２４の解像度（SXGA）で映像が再現できます。

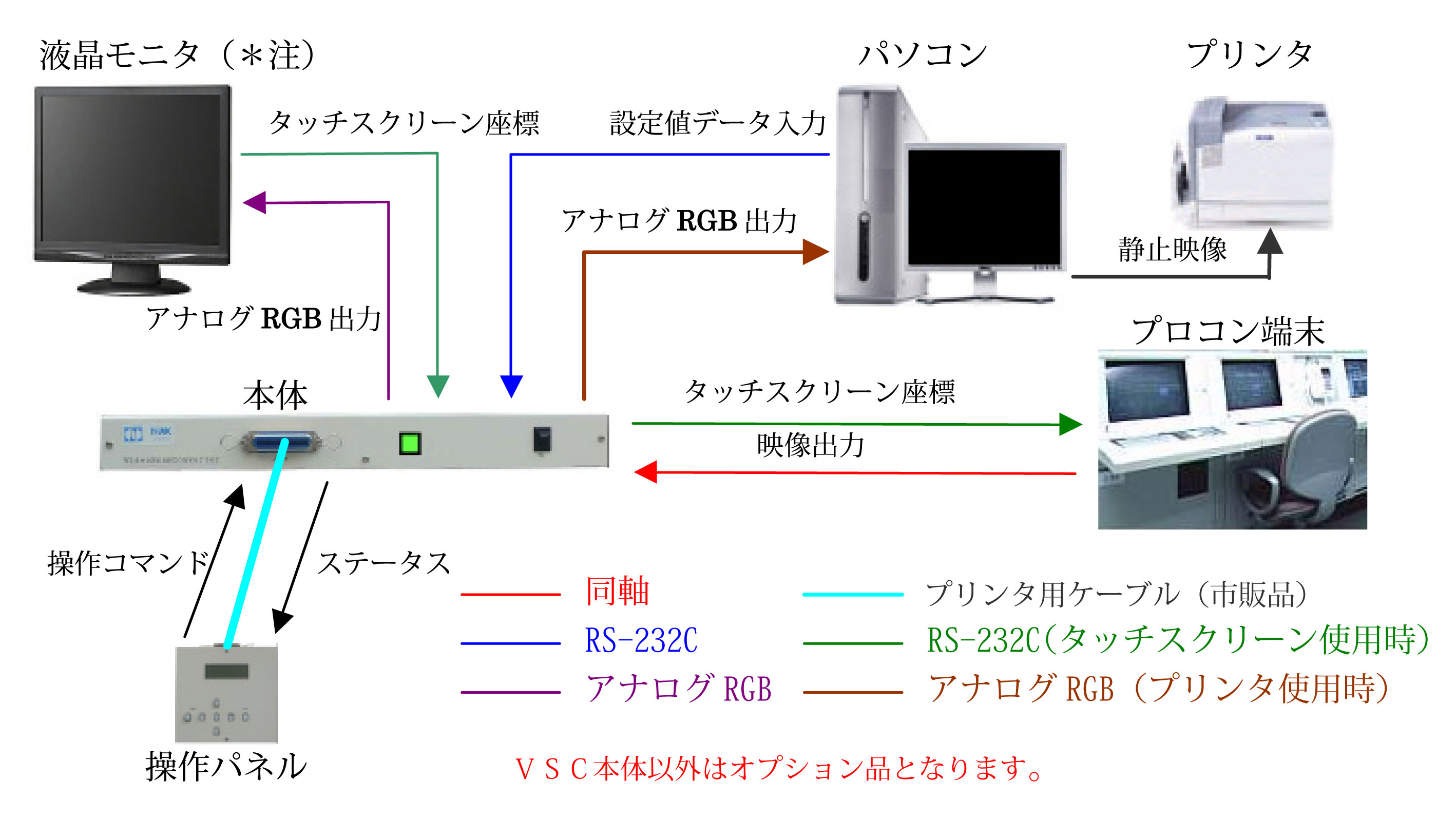

△PAGE TOPⅠ：システム図
※注 タッチパネル使用時はＥＩＺＯ製 型名Ｌ７６０Ｔ－Ｃをご使用下さい
| ＬＯＧＩＴＥＣ | 三菱 | シャープ | ＩＯ ＤＡＴＡ |
|---|---|---|---|
| ＬＣＭ－Ｔ１９５ＡＤ | ＲＤＴ１９１ＶＭ | ＬＬ１９３Ｇ－Ｂ／Ｗ | ＬＣＤ－ＡＤ１９６Ｇ |
|
|
ＲＤＴ１９７Ｓ／Ｖ | ＬＬ１９４Ｇ－Ｂ／Ｗ | ＬＣＤ－１９５Ｖ |
| Ｓ１９０１－ＳＴ | ＲＤＴ１９６Ｓ／Ｖ | ||
| Ｓ１９１１－ＳＡ |
|
||
| Ｓ１９２１－ＳＨ | ＦＴＤ－Ｇ９２３ＡＤＳＲ | ||
| Ｓ１９３２－ＳＥ | ＦＴＤ－Ｇ９３２ＨＳ | ||
| Ｓ１９６１－Ｓ | |||
| ※上記以外の機種をご検討される場合はご相談下さい。 ※製造中止品になるおそれがありますので、その都度ご確認下さい。 ※ワイドスクリーンＬＣＤに機種が移行した時、ＶＥＳＡ規格ＳＸＧＡが対応可能かご確認下さい。 |
|||
△PAGE TOPⅡ：特 徴
| ＳＸＧＡ仕様 | ハードコピー（オプション） |
|---|---|

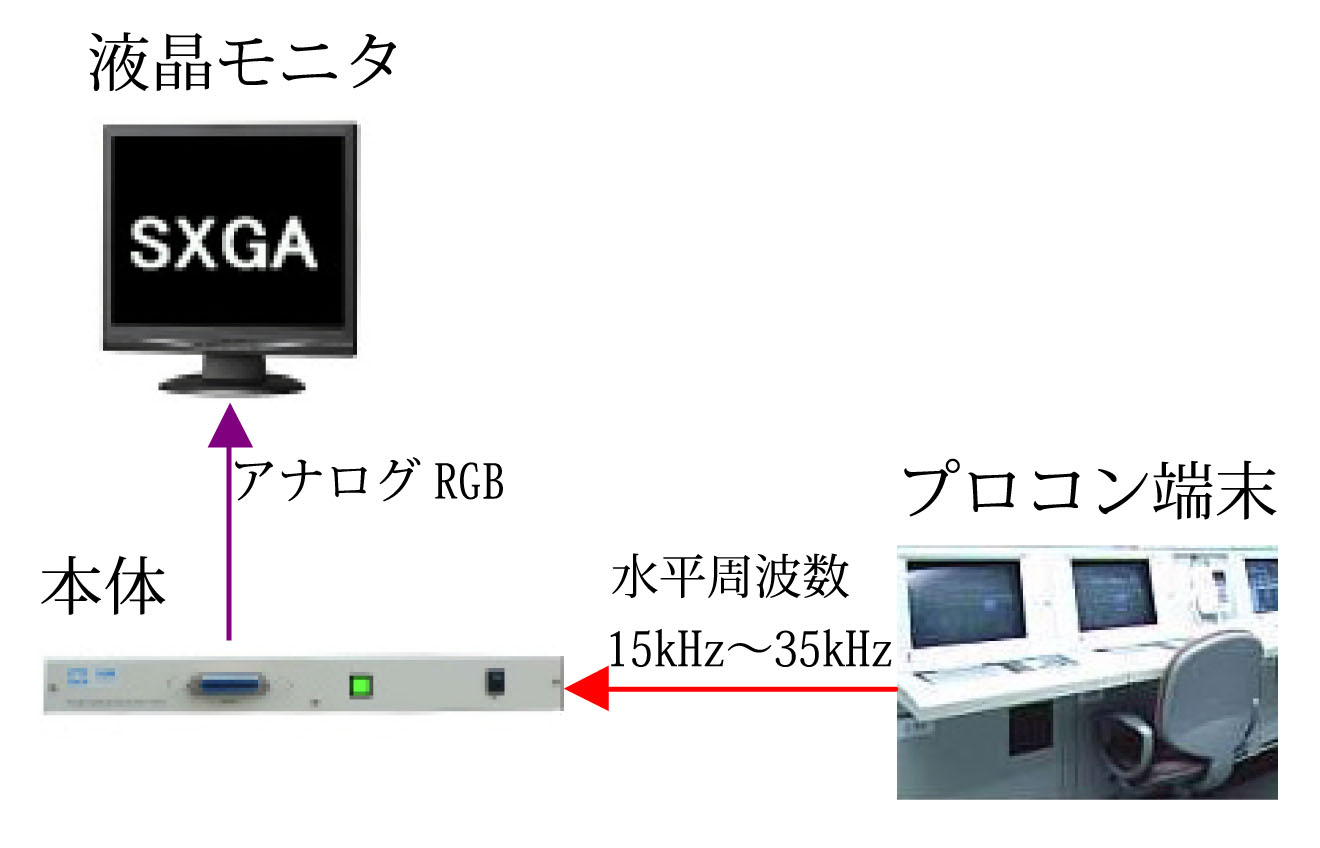

| 水平周波数１５ｋＨｚ～３５ｋＨｚの信号を ＳＸＧＡ（１２８０×１０２４）に変換します。 |

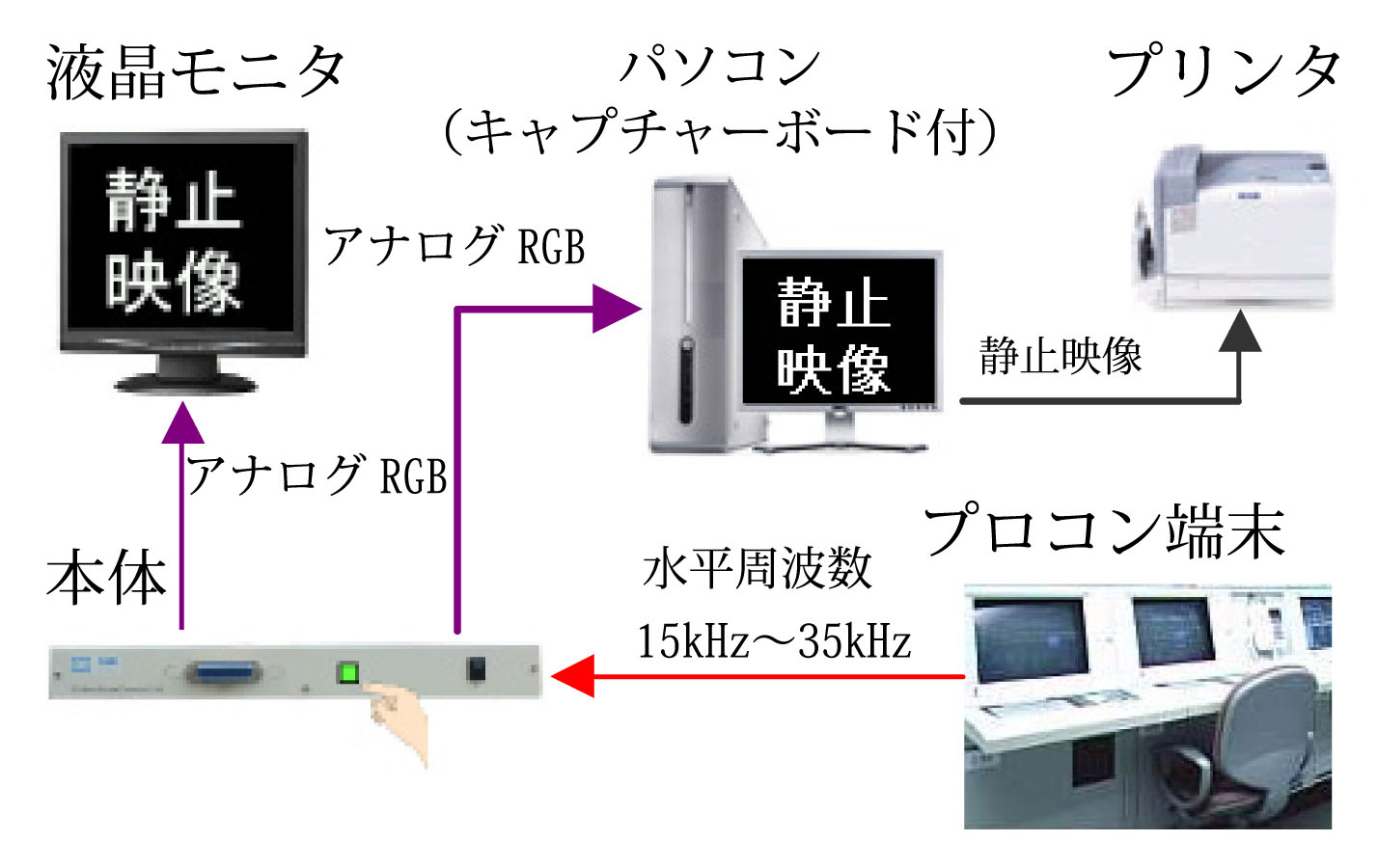

本体に映像を静止させるCAPTUREボタンを 有していますのでハードコピーができます。 |
 |
 |
| 液晶表示器 | |

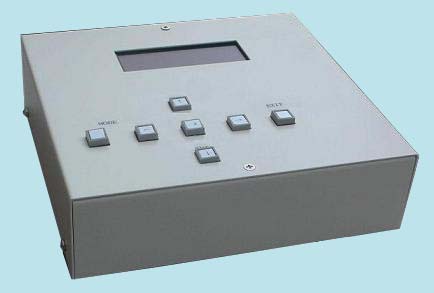

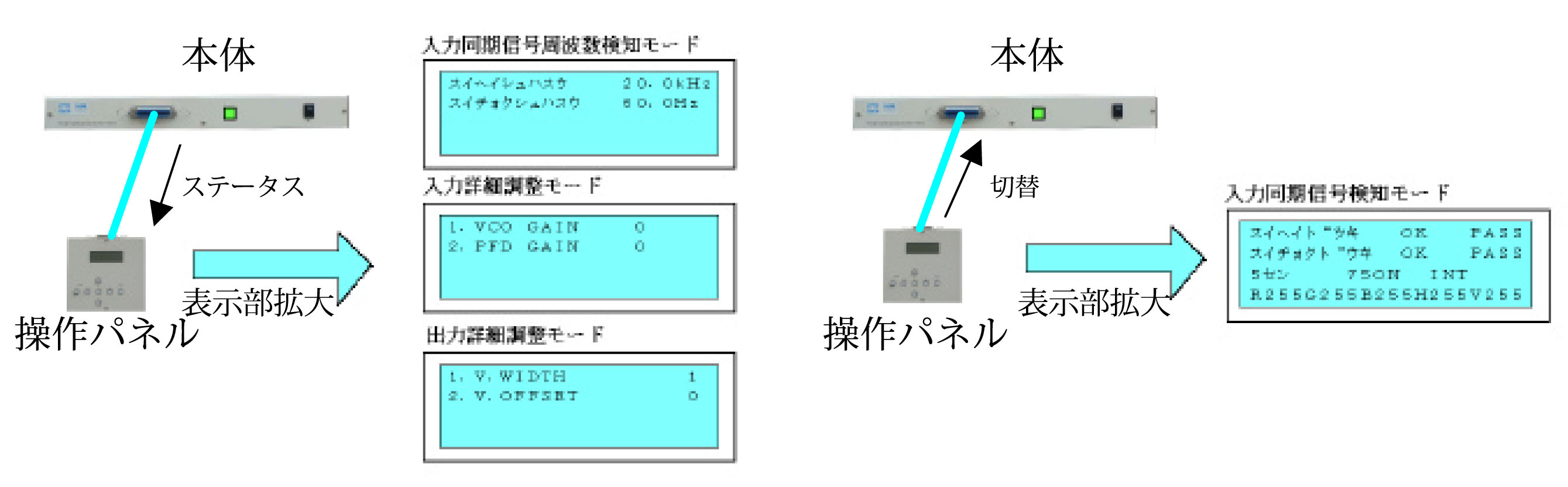

| 操作パネルに液晶表示器を搭載しておりますので、調整時にステータスを確認しながら調整できます。 また差動／非差動入力、３線／４線／５線入力、インターレス／ノンインターレス、７５Ω終端／開放の 切替が操作パネルでスムーズに行えます。 |
|
 |
|

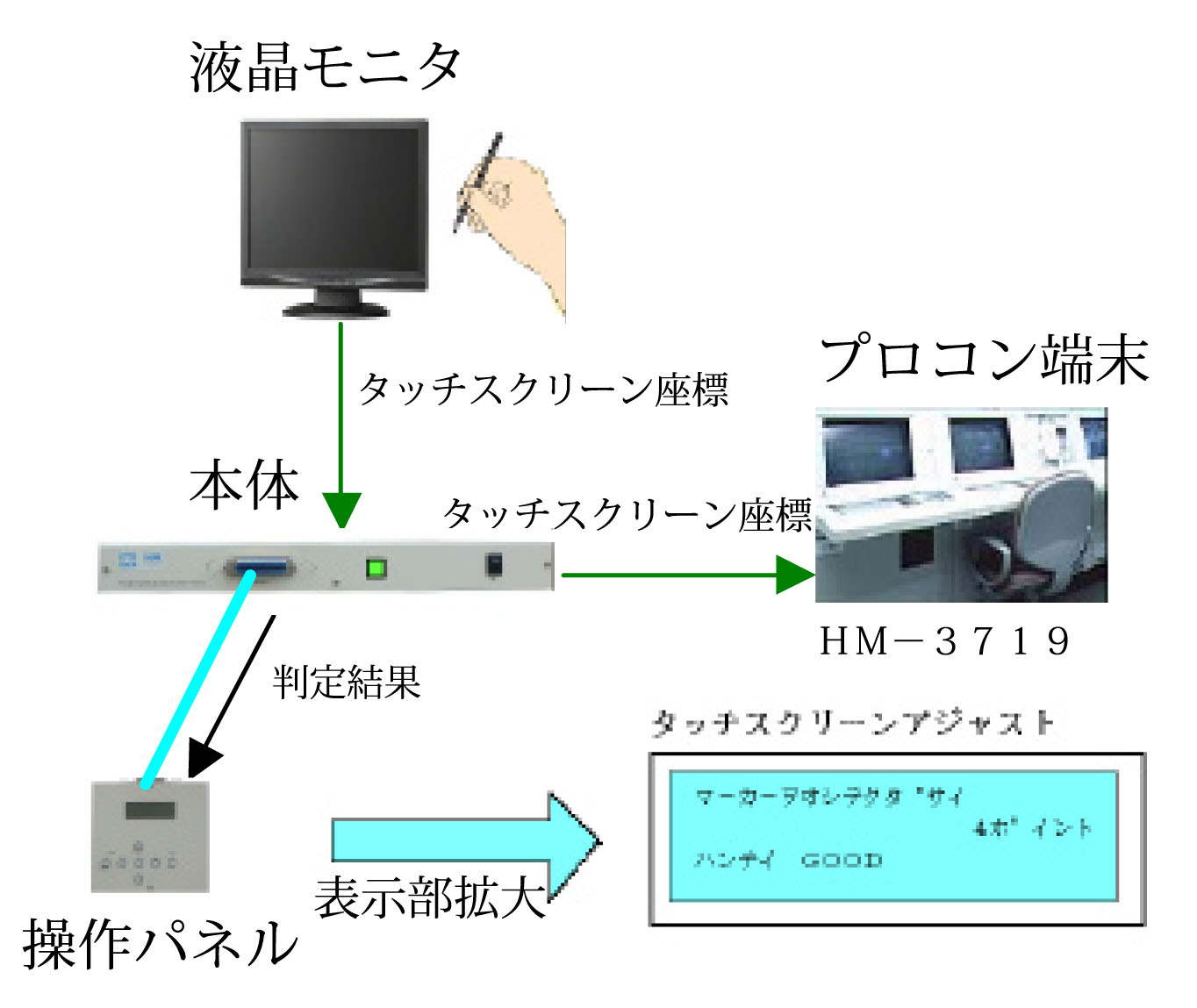

| 簡単調整 | タッチスクリーン（オプション） |

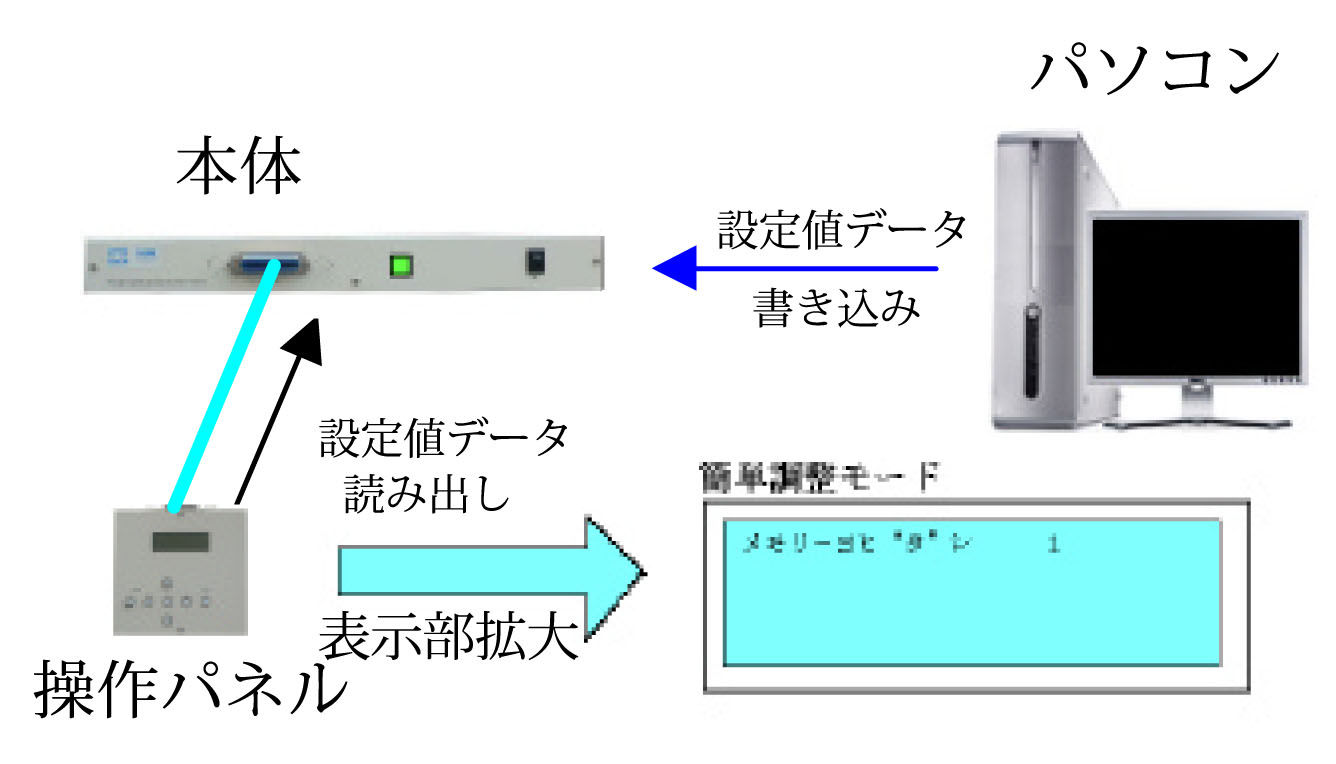

| ７パターンの調整の設定値データが登録 されており簡単に調整可能です。 それ以外の設定値データもパソコンから設定 可能で内蔵メモリに上書きできます。 また電源を切ってもデータが消えることは ありません。 |
プロコン側座標データと液晶モニタの座標データ とをタッチスクリーン機能を用いて合わせる事が できます。 |
 |
 |
| 現状、日立のＨＭ－３７１９のみ対応しております。 他のタッチスクリーンに関してはご相談下さい。 |
|
△PAGE TOP
Ⅲ：仕 様
| 入力信号の形態 | 同軸５本：Ｒ・Ｇ・Ｂ・Ｈ－Ｓｙｎｃ・Ｖ－Ｓｙｎｃ |
|---|---|
| 同軸４本：Ｒ・Ｇ・B・Ｓｙｎｃ（コンポジット） | |
| 同軸３本：Ｒ・Ｇ・B（ＧにＳｙｎｃ） | |
| 入力信号レベル | Ｒ・Ｇ・Ｂ：０．５Ｖｐｐ～５Ｖｐｐ |
| 同期信号：０．５Ｖｐｐ～５Ｖｐｐ （差動時は２．０Ｖｐｐ～５Ｖｐｐ） |
|
| 入力信号の種類 | デジタルＲＧＢ：赤・青・緑・黄・紫・白・黒・水色の８色 |
| 対応水平同期信号：１５ｋＨｚ～３５ｋＨｚ | |
| 対応同期信号：インターレス、ノンインターレス | |
| 内部終端抵抗：７５Ω終端、７５Ω開放 | |
| 出力信号の種類 | ＳＸＧＡ標準 アナログＲＧＢ |
| 水平同期信号 ６４ｋＨｚ 垂直同期信号 ６０Ｈｚ | |
| 消費電力 | １８ＶＡ |
| 周囲条件 | 温度：０～４０℃ |
| 湿度：３０～５０％ | |

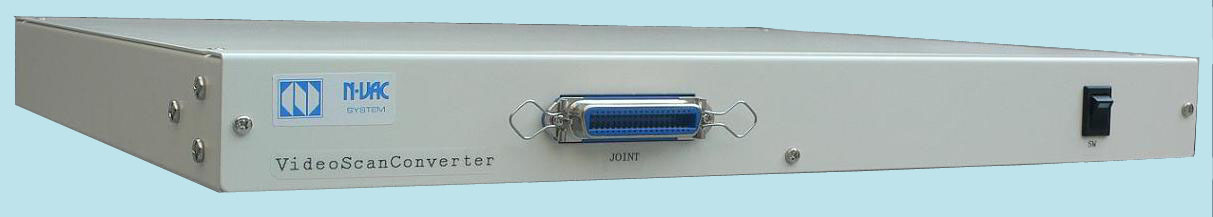

| 外形寸法 | 幅：４３０ｍｍ |
| 奥行：３５０ｍｍ（コネクタ部含まず） | |
| 高さ：４４ｍｍ | |
| 塗装色 | Ｔ－２（クリーム色） |
| 重量 | 約４．５ｋｇ |
| 外形寸法 | 幅：１８０ｍｍ |
|---|---|
| 奥行：１７０ｍｍ（コネクタ部含まず） | |
| 高さ：５２ｍｍ | |
| 塗装色 | Ｔ－２（クリーム色） |
| 重量 | 約１ｋｇ |
△PAGE TOPⅣ．製品上の注意
本製品には液晶モニタ，パソコン，プリンタ，及び設置調整作業を含んでおりません。
本文内容は、予告なしに変更することがあります。
→トップページに戻る
→製品案内に戻る
ＶＳＣ ビデオスキャンコンバーター （Video Scan Converter） |
解像度 ディスプレイの表の精細さを表す値 1024×768ドットというように1画面の横幅と縦幅の表示ドット数を使う。 解像度の種類 ３２０×２４０ ： QVGA ６４０×４８０ ： VGA ８００×６００ ： SVGA １０２４×７６８ ： XGA １２８０×１０２４ ： SXGA |
水平同期信号 ディスプレイの走査線が1行の表示を完了後、次の行に移るタイミングを知らせる信号周波数で、1秒間に描画できるラインの数を水平走査周波数といい、ディスプレイの画面描画の速度を表す。単位はkHzが使われる |
垂直同期信号 ディスプレイが１フレームを描画するのに必要な周波数なので、単位はHzが使われる |
インターレス 1/60秒毎に走査線の奇数番目と偶数番目を交互に表示する方式 |
ノンインターレス（プログレッシブ） 全走査線を一度に表示する方式 |
ＶＥＳＡマウント規格 一般にVESA(ベサ)規格と呼んでおりますが、Video Electoronics Standard Associationという液晶ディスプレイに関する標準化を進める団体のワークグループにより、液晶ディスプレイとアームを取り付ける規格FPMPMI(Flat Panel Monitor Physical Mounting Interface)が生まれました。 液晶ディスプレイとアームの |
5ＶＥＳＡスタンダード規格 「VESA」規格とは、「Video Electronics Standards Association」の略で、コンピータ用ディスプレイの業界スタンダードを設定し、ディスプレイの水平と垂直同期周波数を調べて、ディスプレイカードの設定を自動化する信号のやり取りを規定しています。 |
内部終端抵抗 周辺機器を数珠繋ぎに接続した時、これで最後ですよ、とコンピュータに知らせるための抵抗のこと。 信号の反射や信号の乱れを防いでくれる。 |
|
既存システムのモニタで水平周波数 １５ｋHzや２４ｋHzの信号でお困り の方は当製品を使用することにより 幅広く安心してご利用いただける 商品となっています。 従来システムの表示部として、 永年使用してきた、ブラウン管モニタ 産業用モニタを市販品の液晶モニタで 対応可能です。 |
|
|
|
