各部の名称と説明

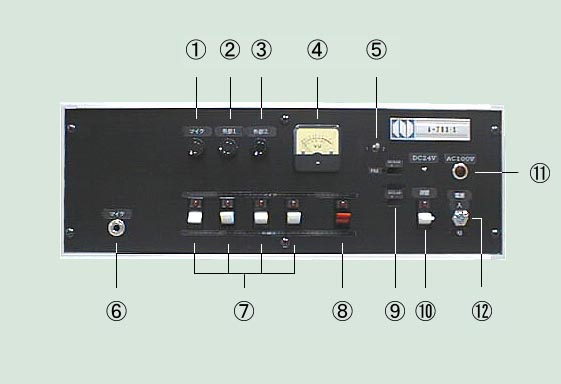

前面パネル

①	マ　イ　ク	マイク放送の音量を調節するボリュームです。
②	外　部　１	外部１の放送音量を調節するボリュームです。
③	外　部　２	外部２の放送音量を調節するボリュームです。
④	Ｖ　Ｕ　計	放送音量を指針で示します。
⑤	出力切替	放送出力系統の切替スイッチです。
⑥	マ　イ　ク	マイクロホンを接続するジャックです。
⑦	個別放送選択	個別に放送系統を選択するスイッチです。上側は、マイク放送（外部１）の選択下側は、外部２放送の選択
⑧	一斉放送選択	一斉放送の、選択スイッチです。上側は、マイク放送（外部１）の一斉選択下側は、外部２放送の一斉選択
⑨	電圧チェック	［５０Ｖ］、［２４Ｖ］の電圧を点検する端子です。
⑩	夜間音量切替	放送音量を強制的に夜間音量、又は昼間音量に切り替えるスイッチです。
⑪	電　　源	電源表示ランプです。
⑫	Ａ　　Ｃ	電源を供給するスイッチです。

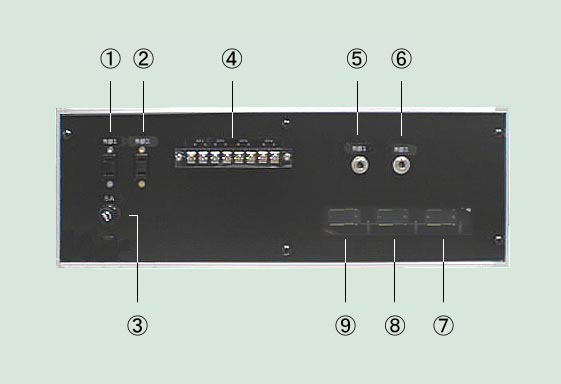

背面パネル

①	外　部　１	外部１に接続する機器の電源供給アウトレットです。
②	外　部　２	外部２に接続する機器の電源供給アウトレットで、放送系統選択スイッチで制御されます。
③	ＦＵＳＥ	ＡＣ電源用５Ａヒューズです。
④	スピーカ端子	ハイインピーダンススピーカを接続する端子です。
⑤	外　部　１	ラジオ又はテーププレーヤを接続するジャックです。
⑥	外　部　２	ＢＧＭ演奏装置を接続するジャックです。
⑦	ホームマイク上り１	上りホームマイクボックス（ＮＯ．１）接続コネクタです。
⑧	ホームマイク上り２	上りホームマイクボックス（ＮＯ．２）接続コネクタです。
⑨	ホームマイク下り３	下りホームマイクボックス接続コネクタです。
