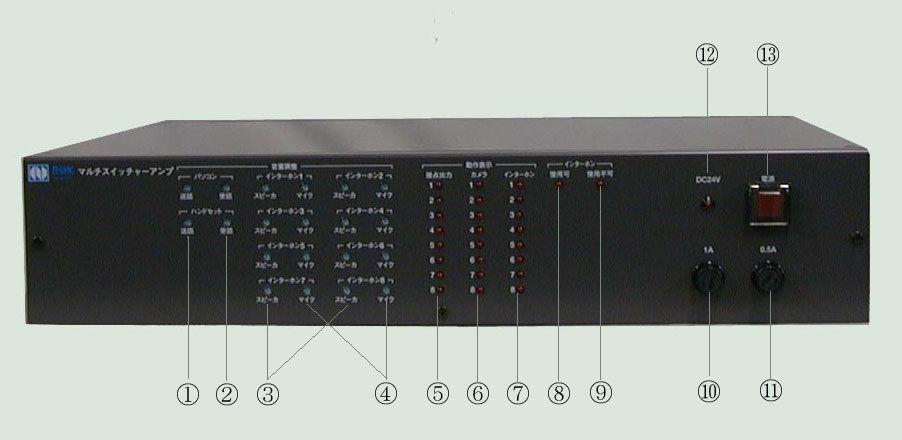

| ① | 送話ボリューム | 係員の送話音量を調節するボリュームです。 インターホンへのスピーカ出力全体の音量を調節できます。 |
| ② | 受話ボリューム | 係員の受話音量を調節するボリュームです。 インターホンからのマイク入力全体の音量を調節できます。 |
| ③ | スピーカボリューム | 各インターホンへのスピーカ出力を調節するボリュームです。 |
| ④ | マイクボリューム | 各インターホンからのマイク入力を調節するボリュームです。 |
| ⑤ | 接点出力ＬＥＤ | 接点出力制御時に約３秒間赤色点灯します。 |
| ⑥ | カメラ選択ＬＥＤ | 選択されているカメラが赤色点灯表示します。 |
| ⑦ | インターホン選択ＬＥＤ | 選択されているインターホンが赤色点灯表示します。 |
| ⑧ | インターホン使用可ＬＥＤ | インターホンが使用可能時に赤色点灯します。 |
| ⑨ | インターホン使用不可ＬＥＤ | インターホンが使用不可能時に赤色点灯します。 |
| ⑩ | ヒューズ１Ａ | インターホン用電源ＤＣ２４Ｖのヒューズです。 |
| ⑪ | ヒューズ０．５Ａ | スイッチャーの内部回路用電源のヒューズです。 |
| ⑫ | ＤＣ２４Ｖ ＬＥＤ | インターホン用電源ＤＣ２４Ｖの赤色表示ＬＥＤです。 |
| ⑬ | 電源スイッチ | スイッチャーの電源スイッチです。 電源ＯＮ時にスイッチが赤色点灯します。 |

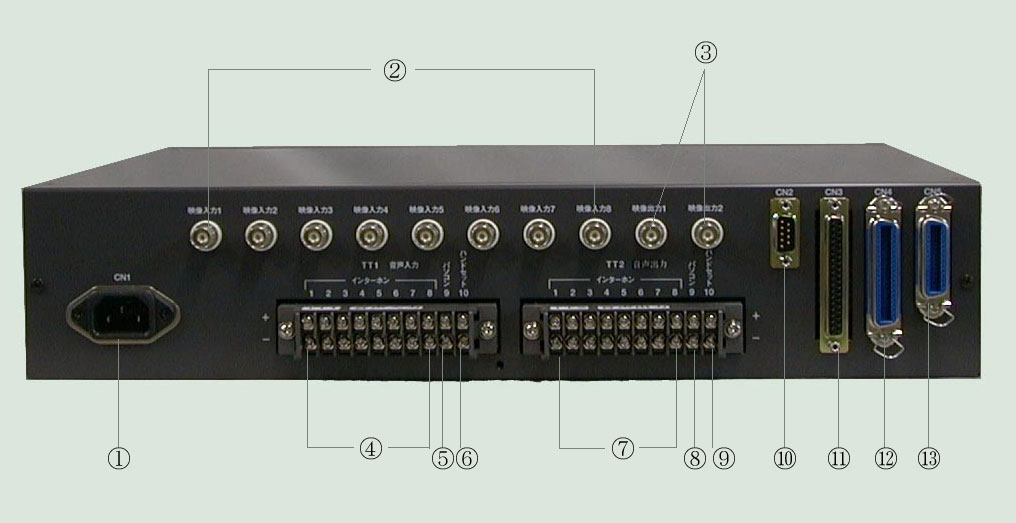

| ① | ＣＮ１ | ＡＣ１００Ｖ電源接続コネクターです。 |
| ② | 映像入力 コネクター１～８ | ８系統の映像入力用のＢＮＣコネクターです。 |
| ③ | 映像出力 コネクター１，２ | 映像出力用のＢＮＣコネクターです。 映像分配機能により同じ映像を２回線出力しています。 |
| ④ | 音声入力端子 インターホン１～８ | インターホンの音声入力端子です。 各インターホンの音声出力を接続します。 この端子をショートすることでスイッチャーはインターホンの 呼出スイッチが押されたと判断します。 |
| ⑤ | 音声入力端子 パソコン９ | パソコンの音声入力端子です。 パソコンの音声出力を接続します。 ここに入力された音声は選択されたインターホンの音声出力端子に出力されます。※１ |
| ⑥ | 音声入力端子 ハンドセット１０ | ハンドセットの音声入力端子です。 ハンドセットの音声出力を接続します。 ここに入力された音声は選択されたインターホンの音声出力端子に出力されます。※１ 又、この端子をショートすることでスイッチャーはハンドセットのフックスイッチが押されたと判断します。 |
| ⑦ | 音声出力端子 インターホン１～８ | インターホンの音声出力端子です。 各インターホンの音声入力を接続します。 この端子には各インターホンへの電源を重畳しています。 |
| ⑧ | 音声出力端子 パソコン９ | パソコンの音声出力端子です。 パソコンの音声入力を接続します。 |
| ⑨ | 音声出力端子 ハンドセット１０ | ハンドセットの音声出力端子です。 ハンドセットの音声入力を接続します。 音声入力端子に接続されたインターホンの中から選択された音声が出力されあＭす。＊２ 又、この端子にはハンドセットへの電源を重畳しています。 |
| ⑩ | ＣＮ２ | スイッチャー制御用のＲＳ－２３２Ｃコネクターです。 |
| ⑪ | ＣＮ３ | パソコンのＩ／Ｏボードと接続するためのコネクターです。 インターホン１～８の呼出スイッチの情報を出力します。 |
| ⑫ | ＣＮ４ | 外部機器制御用のコネクターです。 開錠コントロール１～８ 音声ゲート１～８ インターホン使用できませんコントロールを出力します。 |
| ⑬ | ＣＮ５ | 外部機器制御用の予備出力コネクターです。 インターホン１～８の呼出スイッチの情報を出力します。 |
＊１：パソコンからの音声及びハンドセットからの音声はミックスしてインターホンへ出力します。
＊２：インターホンからの音声はパソコンとハンドセット両方へ出力します。
