ビデオスキャンコンバーター（ＶＳＣ－００３）

ＶＳＣ－００３

仕様

入力信号	ドットクロック	２０～１６２ＭＨｚ
	水平周波数	１５～１１０ｋＨｚ
	垂直周波数	４０～１１０Ｈｚ
	信号種別	ＢＮＣクネクタ（同軸）	３本※１
			４本（Ｒ，Ｇ，Ｂ、ＨＤ＋ＶＤ）
			５本（Ｒ，Ｇ，Ｂ，ＨＤ，ＶＤ）
		ＤＶＩ－Ｉ、Ｄ－ＳＵＢ（アナログ）
	信号レベル	アナログＲＧＢ　0.7Vp-p、TTLﾚﾍﾞﾙ
		ＤＶＩ信号(TMDS準拠）
	対応同期信号	ノンインターレス／インターレス
	内部終端抵抗	７５Ω　ＯＮ／ＯＦＦ（個別切替）
出力信号	ドットクロック	２０～１６２ＭＨｚ
	水平周波数	１５～１１０ｋＨｚ
	垂直周波数	４０～１１０Ｈｚ
	信号形式	D-SUB（ｱﾅﾛｸﾞ）、DVI-I(ﾃﾞｼﾞﾀﾙ）
	解像度	640×350,640×400,720×400,640×480,848×480
		024×768,1152×864,1280×768,1280×960,1280×1024
		1360×,768,1152×864,1280×960,1280×1024
		1360×768,1400×1050,1440×900,1600×1200
		1920×1200,720×480p,1280×720p,1920×1080p等等
付加機能	ﾀｯﾁｽｸﾘｰﾝ入力	対応可能※２
	ﾀｯﾁｽｸﾘｰﾝ出力	対応可能※３
	ﾀｯﾁﾍﾟﾝ出力	対応可能※４
	画面ポーズ機能	対応可能（前パネルスイッチ操作による）
	ハードコピー機能	ＵＳＢメモリー保存またはＵＳＢインターフェースプリンターに出力可能※５
	自動信号検知機能	プリセットデータとユーザー登録データで追従
	時計	内蔵（Ｌｉバッテリーバックアップ）
メモリー	プリセット数	４７個
	ユーザーメモリ数	５０個
電源	供給電圧	ＤＣ５Ｖ（ＡＣアダプターより供給）

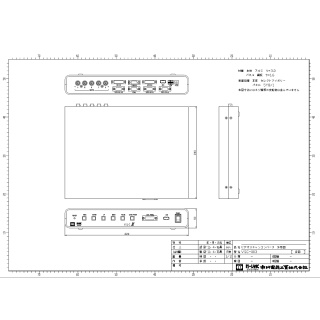

その他	外形寸法	３２０（Ｗ）×５０（Ｈ）×２４０（Ｄ）ｍｍ
	付属品	ＡＣアダプター、設定ｱﾌﾟﾘｹｰｼｮﾝSetupＣＤ-ROM、ｱﾀﾞﾌﾟﾀ抜け防止金具
	ｱﾌﾟﾘｹｰｼｮﾝ対応OS	Windows2000、ＷｉｎｄoｗｓXP、ＷｉｎｄｏｗｓＶＩＳＴＡ、Ｗｉｎｄｏｗｓ７
	操作環境	温度　＋５℃～＋５０℃
		湿度　５％～８５％(結露無き事）
	使用ＯＳ	Ｌｉｎｕｘ(カーネル２，６）
