VSC-002　仕様
製品特徴 仕様 関連商品

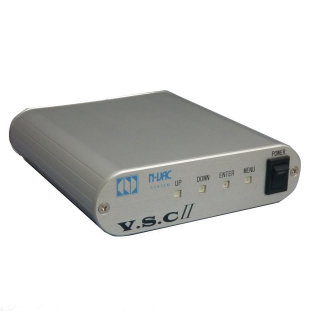

ビデオスキャンコンバーター（ＶＳＣ－００２）

ＶＳＣ－００２
カタログダウンロード

仕様

映像信号入力

コネクタ形状 ＤＶＩ－Ｉコネクタ　１系統
ドットクロック ２０～１６２ＭＨｚ
水平周波数 １５～１１０ｋＨｚ
垂直周波数 ５０～１２０Ｈｚ
対応同期信号 ノンインターレス／インターレス
信号レベル アナログＲＧＢ　０．７Ｖｐ－ｐ　７５Ω終端

映像信号出力

コネクタ形状 ＤＶＩ－Ｉコネクタ　１系統
ドットロック ２０～１６２ＭＨｚ
水平周波数 １５～１１０ｋＨｚ
垂直周波数 ５０～１２０Ｈｚ
信号レベル デジタル　ＴＭＤＳ準拠
走査方式 ノンインターレス

電　　源 ＤＣ５Ｖ（ＡＣアダプタを使用）
消費電流 約１Ａ
動作条件 温度　５～４０℃
湿度　５～８５％（結露無きこと）
外形寸法 １３０ｍｍ（Ｗ）×１４０ｍｍ（Ｄ）×３５ｍｍ（Ｈ）
但し、突起物は含まず
仕上げ アルミ（ヘアライン加工）

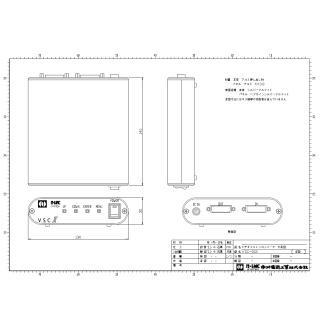

図面・姿図

以下の画像をクリックすると、PDFファイルが開きます。
Adobe Readerをお持ちでない方はAdobeのサイトよりダウンロードし、インストールしてください。

VSC-002　仕様　図面1
